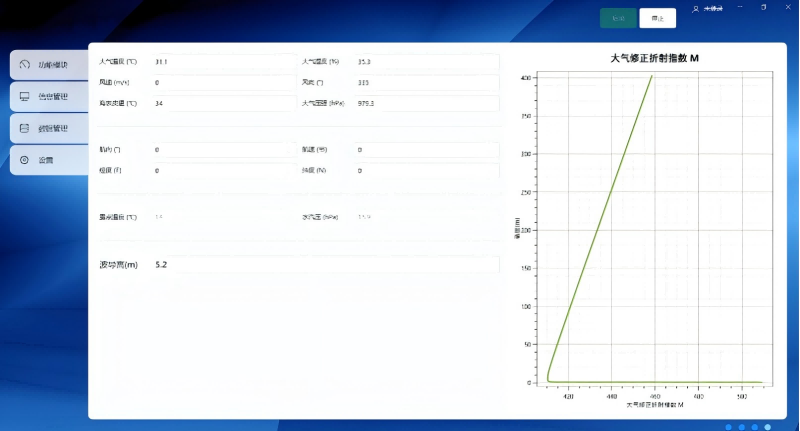

软件界面


简介

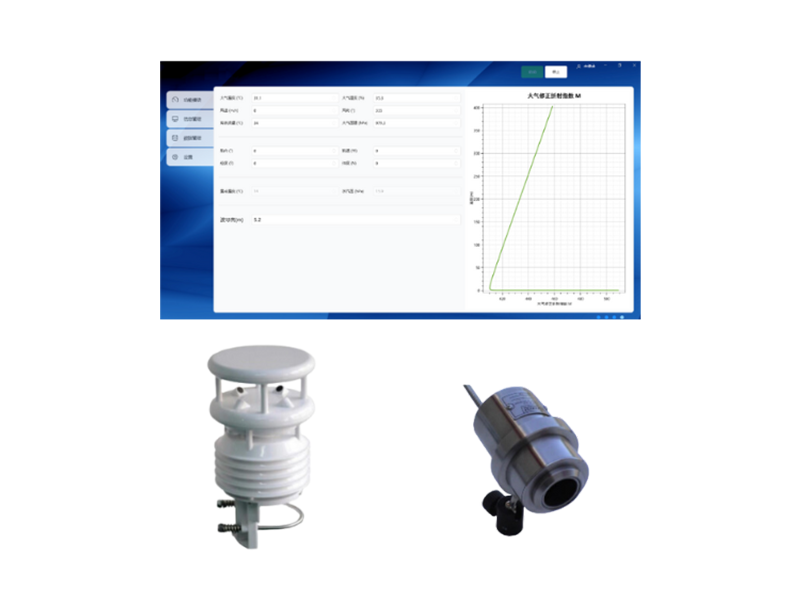

蒸发波导诊断系统由六要素气象传感器、海水皮温传感器及支架组成，可诊断海洋蒸发波导，具有功耗低、体积小、可全天候工作、蒸发波导诊断准确率高等优点。

应用背景

电磁波在大气环境中传播，会受到大气折射影响。在陷获折射条件下，电磁波会被捕获在一定厚度的大气层内经上下气层来回反射向前传播，这种传播现象被称为大气波导传播。海洋大气环境下的大气波导，尤其是蒸发波导，发生概率高、持续时间长，覆盖范围大。工作在C波段的海面搜索雷达以及工作在X波段的舰载防空、监视雷达均受其显著影响。蒸发波导直接影响雷达与无线电设备的作战性能，因此，有效地探测蒸发波导，并评估其影响，对于辅助指挥员进行正确的战术部署，选择恰当的作战战术具有重要意义。

技术指标

测量性能
大气波导	蒸发波导诊断准确率：≥80%
大气温度	测量范围：-40℃-50℃ 测量精度：±0.5℃
大气湿度	测量范围：0-100%RH 测量精度：±4%RH
大气压强	测量范围：700-1060hPa 测量精度：±0.5hPa（0-40℃）
风速	测量范围：0~40m/s 测量精度：±0.3m/s或±3%V（0~35m/s） ±（0.5＋3%V）m/s（＞35m/s）
风向	测量范围：0℃~359.9°（全方位、无死角）测量精度：≤±3°（风速＞1.0m/s）
雨量	测量范围：0~200mm/h 测量精度：±4%
海水皮温	测量范围：-20℃~40℃ 测量精度：±0.5℃
物理规格
尺寸（直径x高）	≤150mm×285mm（六要素气象传感器） ≤55mm×110mm（海水皮温传感器）
重量	≤2kg（不含立杆）
电气指标
电源	12VDC（9~26VDC）
功耗	≤1.5W（风扇关闭） ≤3W（风扇常开）
通讯接口	RS485/RS422
环境适应性
工作环境	-40℃~55℃，0~100%RH
储存环境	-40℃~55℃，0~100%RH
防护等级	IP66
